MENGGAMBAR MESIN
Proyeksi ortogonal
Gambar proyeksi ortogonal digunakan untuk memberikan informasi yang lengkap
dan tepat dari suatu benda tiga dimensi. Cara: Bidang benda kerja diletakkan
sejajar dan tegak lurus dengan bidang proyeksi, terutama bidang-bidang yang
penting.

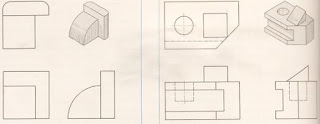

Proyeksi Dalam Tiga Pandangan
Pemutaran Bidang Proyeksi Ke Bidang Gambar
Tiga Pandangan Pada Bidang Gambar
Empat Kwadaran dan Sudut Proyeksi
A. PROYEKSI SUDUT PERTAMA (Proyeksi Eropa)
Simbol Proyeksi Eropa
B. PROYEKSI SUDUT KETIGA (Proyeksi Amerika)
Lambang Proyeksi Amerika
Keunggulan Proyeksi Sudut Ketiga (Proyeksi Amerika)
Terhadap Proyeksi Sudut Pertama (Proyeksi Eropa)
è Di Indonesia untuk gambar Teknik
Mesin sering menggunakan Proyeksi Sudut Ketiga (Proyeksi Amerika), hal ini
didasarkan atas Ketelitiannya.
a. Bentuk bendanya dapat
langsung dibayangkan dari gambar proyeksinya
b. Gambarnya mudah dibaca,
karena hubungan antara gambar yang satu dengan yang lain berdekatan
c. Pandangan yang
berhubungan diletakkan berdekatan sehingga mudah memberi ukuran.
d. Pemberian pandangan
tambahan lebih mudah.
PANDANGAN MENURUT PRYEKSI SUDUT
KETIGA (AMERIKA)
ATURAN-ATURAN DASAR PENYAJIAN
GAMBAR

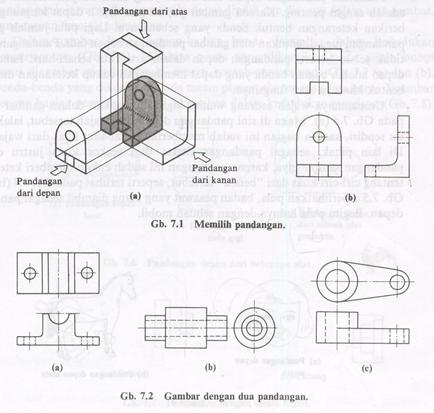

Pemilihan
Pandangan Depan

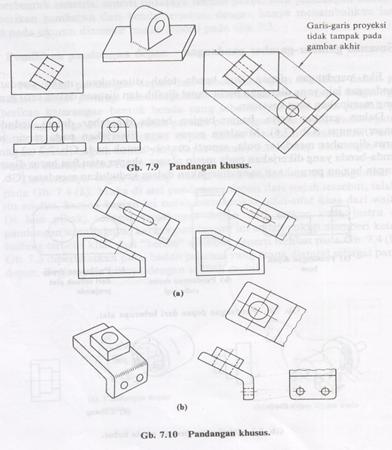

Pandangan
Tambahan
Pandangan
Sebagian dan Pandangan Setempat
