PERALATAN DALAM MENGGAMBAR TEKNIK SECARA MANUAL

 Gambar teknik merupakan bahasa dalam dnia teknik. dalam artikel ini dibahas apasajakah alat yang digunakan dalam menggambar teknik secara manual. Berikut ini adalah alat-alat yang digunakan dalam gamabr teknik secara manual.

1. Kertas Gambar

a) Jenis Kertas

Berdasarkan jenis kertasnya, kertas gambar yang dapat digunakan untuk menggambar teknik adalah:

1) Kertas Padalarang

2) Kertas manila

3) Kertas Strimin

4) Kertas Kalki

b) Ukuran Kertas

Ukuran gambar teknik sudah ditentukan berdasarkan standar. Ukuran pokok kertas gambar adalah A0.

Ukuran A0 adalah 1 m² dengan perbandingan 2 : 1 untuk panjang : lebar.

Ukuran A1 diperoleh dengan membagi dua ukuran panjang A0.

Ukuran A2 diperoleh dengan membagi dua ukuran panjang A1.

Demikian seterusnya. Ukuran kertas gambar dapat dilihat pada Tabel 5.1, sedangkan perbandingan ukuran kertas gambar dapat dilihat dari Gambar 5.1.

Tabel 5.1 Kertas Gambar Berdasarkan Ukuran
Seri	Ukuran Kertas	Ukuran Garis Tepi
		Kiri	Kanan
A0	1.189 x 841	20	10
A1	841 x 594	20	10
A2	594 x 420	20	10
A3	420 x 297	20	20
A4	297 x 210	15	5
A5	210 x 148	15	5

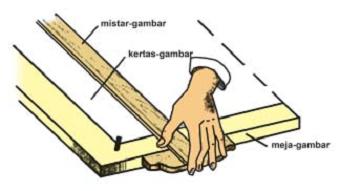

Gambar 5.1 Cara penempelan kertas di atas meja gambar nonmagnetik

2. Pensil Gambar

Pensil adalah alat gambar yang paling banyak dipakai untuk latihan mengambar atau menggambar gambar teknik dasar. Pensil gambar terdiri dari batang pensil dan isi pensil.

a) Pensil Gambar Berdasarkan Bentuk

-  Pensil Batang

Pada pensil ini, antara isi dan batangnya menyatu. Untuk menggunakan pensil ini harus diraut terlebih dahulu. Habisnya isi pensil bersamaan dengan habisnya batang pensil. Gambar pensil batang dapat dilihat pada Gambar 5.2.

-  Pensil mekanik

Pensil mekanik, antara batang dan isi pensil terpisah. Jika isi pensil habis dapat diisi ulang. Batang pensil tetap tidak bisa habis. Pensil mekanik memiliki ukuran berdasarkan diameter mata pensil, misalnya 0,3 mm, 0,5 mm, dan 1,0 mm. Gambar pensil mekanik dapat dilihat pada Gambar 5.3.

Gambar 5.3 Pensil mekanik

b) Pensil Gambar Berdasarkan Kekerasan

Berdasarkan kekerasannya pensil gambar dibagi menjadi pensil keras, sedang, dan lunak.

Tabel 5.2 Pensil Berdasarkan Kekerasannya

Untuk mendapatkan garis dengan ketebalan yang merata dari ujung ke ujung, maka kedudukan pensil sewaktu menarik garis harus dimiringkan 60° dan selama menarik garis, pensil sambil diputar dengan telunjuk dan ibu jari (lihat Gambar 5. 4).

Gambar 5. 4 Cara menarik garis

3. Rapido

Penggunaan rapido untuk menggambar dengan teknik tinta dianggap lebih praktis dari pada dengan trekpen. Gambar rapido dapat dilihat pada Gambar 5.5.

Gambar 5.5. Rapido

4. Penggaris

Penggaris yang sering digunakan untuk menggambar teknik adalah penggaris-T dan penggaris segitiga.

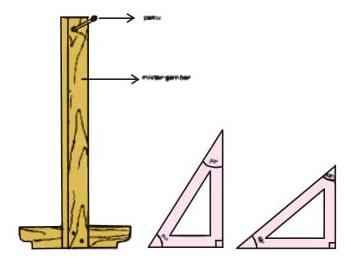

Gambar 5.6 Penggaris T dan sepasang penggaris segitiga

a) Penggaris-T

Penggaris T terdiri dari dua bagian, bagian mistar panjang dan bagian kepala berupa mistar pendek tanpa ukuran yang bertemu membentuk sudut 90°.

b) Penggaris Segitiga

Penggaris segitiga terdiri dari satu penggaris segitiga bersudut 45°, 90°, 45° dan satu buah penggaris bersudut 30°, 90° dan 60°. Sepasang penggaris segitiga ini digunakan untuk membuat garis-garis sejajar, sudut-sudut istimewa, dan garis yang saling tegak lurus.

Gambar 5.7 Cara menggunakan penggaris-T

Gambar 5.8 Cara menggunakan penggaris segitiga

5. Jangka

Jangka adalah alat gambar yang digunakan untuk membuat lingkaran dengan cara menancapkan salah satu ujung batang pada kertas gambar sebagai pusat lingkaran dan yang lain berfungsi sebagai pensil untuk menggambar garis

Gambar 5.9 Jenis jangka

Kedukukan pena tarik sewaktu menarik garis sebaiknya miring 60° terhadap meja gambar, seperti Gambar 5.10. Cara menggunakan jangka ditunjukkan pada Gambar 5.11.

Gambar 5.10 Kedudukan pena tarik saat menarik garis serta Cara menggunakan jangka

Gambar 5.11 Membuat lingkaran besar dengan alat penyambung



6. Penghapus dan Alat Pelindung Penghapus

Ada dua jenis penghapus, yaitu penghapus lunak dan penghapus keras. Penghapus lunak untuk menghapus gambar dari pensil dan penghapus keras untuk menghapus gambar dari tinta. Agar gambar yang akan dihapus tepat dan tidak menghilangkan gambar yang lain, maka digunakan plat pelindung penghapus seperti Gambar 5.13.

7. Alat-Alat Penunjang Lainnya

Beberapa jenis alat penunjang gambar teknik lainnya yang kadang-kadang diperlukan dalam menggambar didasarkan sebagai berikut.

a) Busur Derajat

Busur derajat digunakan untuk mengukur dan membagi sudut. Lihat Gambar 5.14.

Gambar 5.13 Busur derajat

b) Sablon Huruf dan Angka

Sablon huruf dan angka adalah sebuah alat gambar yang digunakan untuk menggambar huruf dan angka, agar diperoleh tulisan yang rapi dan seragam dan mengikuti standar ISO.

Sablon Huruf dan Angka

c) Mal Lengkung

Mal lengkung digunakan untuk membuat garis lengkung yang tidak dapat dibuat dengan jangka. Dalam satu set mal lengkung ada 3 jenis mal, lihat Gambar 5.15.

Gambar 5.14 Mal lengkung

Gambar 5.15 Contoh penggunaan mal lengkung

d) Mal Bentuk

Untuk membuat gambar geometri dan simbol-simbol tertentu dengan cepat digunakan mal bentuk.

Gambar 5.16 Mal bentuk geometri

8. Meja Gambar

Meja gambar adalah meja yang digunakan sebagai alas menggambar. Meja gambar terdiri dari rangka meja gambar dan daun meja gambar. Tidak seperti meja biasa, meja gambar dapat diubah-ubah ketinggian dan kemiringan daun mejanya. Bahan daun meja ada bermacam-macam, yaitu: daun meja dari papan nonmagnetik, papan berlapis magnet, dan kaca rayben.

Gambar 5.17 Meja gambar

9. Alat Gambar

Alat gambar adalah mesin manual yang digunakan untuk memudahkan menggambar. Alat gambar dapat menggantikan beberapa fungsi alat gambar lainnya seperti busur derajat, sepasang penggaris segitiga, dan mistar-T. Berdasarkan bentuknya ada dua jenis Alat gambar, yaitu mesin gambar rol dan mesin gambar lengan.

Gambar 5.18 Alat gambar lengan

Gambar 5.19 Alat gambar rol

 Semoga bermanfaat
